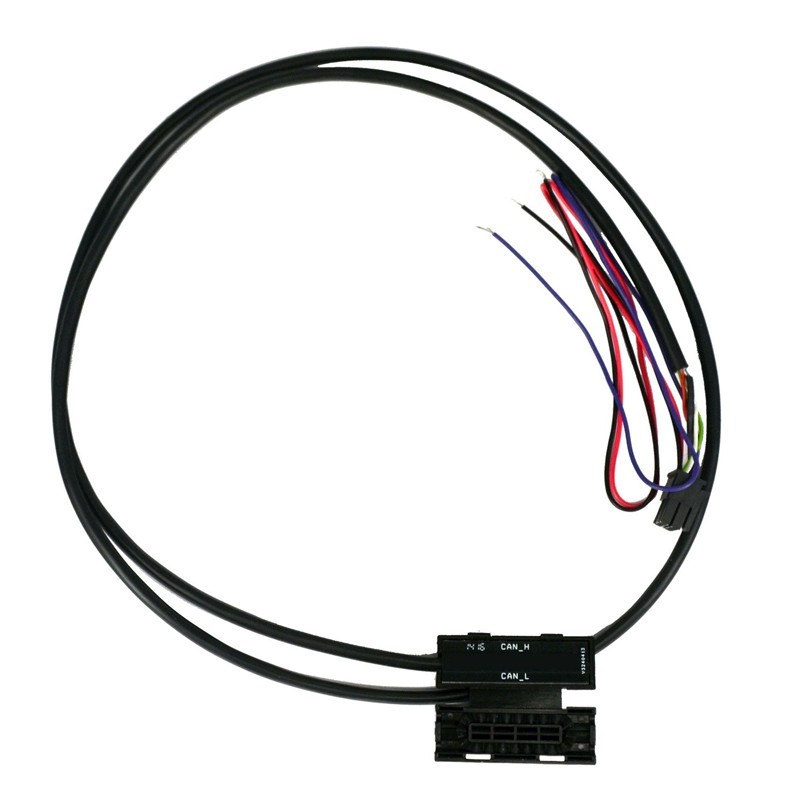

INDUKTIIVINEN CANBUS-LUKIJA

CANNECT-INTERFACE KAUKOVALOHUOLTOON

Canbus-interface, joka antaa kaukovalosignaalin +12 Volt ja liitetään relékabelisarjaan LED-lisävaloille, xenon-lisävaloille tai LED-paneelille. CANNECT tunnistaa kaukovalosignaalin, kun se kytketään auton ODB-porttiin (diagnostiikkaportti). CANNECT-interfacea tarvitaan erityisesti uusimmissa automalleissa, joissa on LED-valaistus, joissa sekä lähivalo että kaukovalo koostuvat LED-kynttilöistä.

Jotkut uudemmat autot voivat kohdata vaikeuksia liittää relékabelin signaalikaapelia 12-voltin plussakaapeliin kaukovalon vuoksi, mikä mahdollistaa ohjausvirran, joka puolestaan antaa signaalin lisävalolle tai LED-paneelille. Kun tällainen ongelma ilmenee, käytetään Canbus-interfacea ja liitetään se ajoneuvon canbus-järjestelmään. Tästä interfacesta toimitetaan +12 volttia, joka liitetään relékabelin signaalikaapelin +12 volttiin. Tämä sytyttää lisävalon tai LED-paneelin.

Kun kaukovalo on päällä, se antaa +12 volttia, ja relékabelisarja toimii ilman ongelmia, kun lisävalo tai LED-paneeli on kytketty.

Liitäntä tapahtuu kunkin automallin mukaan, ilmoita malli kassassa tilausta tehdessäsi tai lähetä meille sähköpostiviesti ostosi jälkeen.


ERILAISTEN KAAPELIEN KÄYTTÖÖNOTTO
Punainen: +12 Volt jatkuva
Musta: Maa (miinus)
Valkoinen: CAN High
Sininen: CAN Low
Violetti: Antaa +12 Volttia, kun kaukovalo on päällä; tämä liitetään relékabelin signaalikaapelin +12 volttiin.

TOIMINNAN VALVONTA
HUOM! Erittäin tärkeää, että CANNECT liitetään kaavion mukaan, joka koskee juuri sinun automalliasi. Interfacessa on piilotettu LED-kytkin liittimen vieressä, joka osoittaa sen tilan:

LED vilkkuu: Yhteys CAN Bus -järjestelmään ja ajoneuvo on tunnistettu.
LED palaa jatkuvasti: Yhteys CAN Bus -järjestelmään, mutta ajoneuvoa ei ole tunnistettu; tarkista automallin kaavio virheen löytämiseksi ja korjaamiseksi.
LED ei syty: Ei yhteyttä CAN Bus -järjestelmään, todennäköinen syy on polariteetti, CAN Bus High ja Low käännettynä tai virransyötön puute.


HUOM! Kun liitäntäpistettä vaihdetaan, virransyötön on katkaistava interfacelle. Laite on tarkoitettu, jos asennat CANNECT-interface kaukovalohallintaan (artnr 391704) ja haluat käyttää kontaktivapaata lukijaa tämän kanssa.
